DESCRIPCION

Los videoporteros Commax son bien conocidos por su alto rendimiento y excelente diseno en el mercado doméstico. Más allá de las funciones de videoporteros convencionales, Commax provee un único concepto con la unión de productos de seguridad.

Los videoporteros Commax ofrecen soluciones con la mejor tecnologia y alta calidad para un mejor desempeno y desarrollo de soluciones para su Residencia, Oficina, Complejo Habitacional, etcétera.

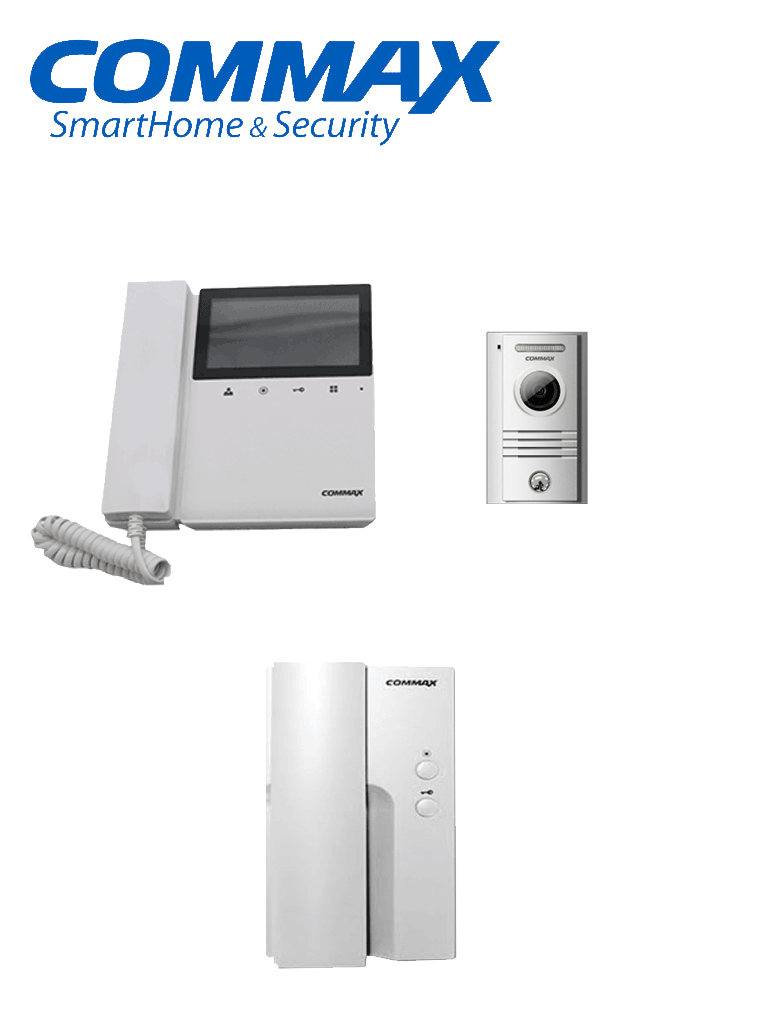

El paquete incluye los siguiente:

• 1 Monitor de 4.3'' pulgadas modelo CDV-43K2
• 1 Frente de calle modelo DRC-40K
• 1 Interfon con auricular modelo DP-4VHP

INFORMACION GENERAL DEL MONITOR CDV43K2

Commax se esfuerza continuamente para la satisfacción de los clientes, deseando ser la primera elección para nuestros usuarios en los mercados que servimos, proporcionando productos de diseno superior, soluciones con avanzada tecnologia, asi como las certificaciones requeridas por todos los mercados.

Funciones

• Monitor a color de 4.3 pulgadas que aplica la tecnologia Vista Fina con una excelente calidad de video y audio.
• Botón Táctil Capacitivo
• Diseno simple aplicado a través de un botón tipo táctil. Se ha mejorado la comodidad en el uso y en la alta velocidad de reconocimiento con el botón sensible al tacto.
• Intercomunicación
• 1 monitor y 1 frente de calle por hogar, proporcionando la función de intercomunicación.

Caracteristicas

• Fuente de Energia: AC 110V 60Hz
• Tamano LCD 4.3 pulgadas Display TFT LED
• Tipo de Montaje: Montaje en superficie
• Cableado: 4 Hilos
• Distancia:
• Cámara de la puerta: 28m(0.5) / 50m(0.65)
• Interfono: 28m(0.5) / 50m(0.65)
• Dimensiones (mm): 157(L) x 167(A) x 28(D)

INFORMACIÓN GENERAL DEL FRENTE DE CALLE

El Frente de Calle se caracteriza por tener una fácil instalación y cableado, en cualquier ambiente, lo que lo hace fácil de instalar.

Son muy resistentes a la decoloración y a la corrosión. Construidos de Aluminio solido y Acero Inoxidable y con pocos danos a factores externos.

Caracteristicas:

• Sensor de iluminación.
• Modelo exterior.
• Montaje en superficie.
• Comunicación entre frente y monitor.

Especificaciones

• Fuente de alimentación: 12VDC (suministrado del monitor).
• Tipo de conexión al sistema: 4 hilos.
• Tipo de instalación: Exterior.
• Tipo de cámara: CMOS.
• Dimensiones: 96 X 155 X 32.5 mm.
• Ajuste de ángulo para cámara: ± 15° hacia arriba y abajo.
• Distancia de conexión de cableado: 50 m (cable calibre 0.65) 28 m (cable calibre 0.5).
• Temperatura de funcionamiento: -10°C ~ 50°C.
• Iluminación minima: 0.1Lux (hasta 300 mm).
• Modo de funcionamiento: NTSC/PAL.

INFORMACIÓN GENERAL DEL AURICULAR COMMAX DP4VHP PARA MONITOR

Commax nos presenta su linea de interphone para los modelos a color. Estos equipos brindan una distribución en cuanto a espacios y lineas de contacto ya que son excelentes para casas-habitación o para pequenas empresas en donde no es necesario otro monitor para poder comunicarnos con el frente de calle.

Caracteristicas

• Voltaje:

Provisto desde el monitor hacia el Interphone, mediante los 4 hilos de su interconexión entre ellos (VDC).

• Consumo:

4.5W (Max).

• Tipo de Instalación:

Montaje en pared.

• Cableado:

4 hilos hacia el monitor.

• Dimensiones:

Sin el auricular :107 X 195 X 38mm.

Con el auricular : 107 X 195 X 51mm.

• Distancia:

Monitor/Interphone : 30m (0.8Φ standard)

• Temperatura de operación:

0 - 50 °C

DIAGRAMA DE CONEXION

En la imagen podemos observar como realizar las conexión de los equipos.

1. Rojo- Rojo (Audio)
2. Azul- Azul (GND)
3. Amarillo- Amarillo (Energia)
4. Blanco-Blanco (Video)
