Kit de Extensión de Módulos CertiFiber® Pro Quad, para Fibra Óptica Multimodo 50µm y Monomodo

Descripción

El CertiFiber® Pro es una solución de certificación de fibra de nivel 1 (básico) y forma parte de la familia de productos de certificación de cableado Versiv™. La línea de productos Versiv también incluye certificación de cobre y módulos de análisis de OTDR. Versiv está diseñado sobre un sistema de gestión ProjX™ revolucionario y la interfaz de usuario Taptive™. ProjX ayuda a garantizar que los trabajos se realicen de forma correcta desde el principio, lo que permite reducir las modificaciones.

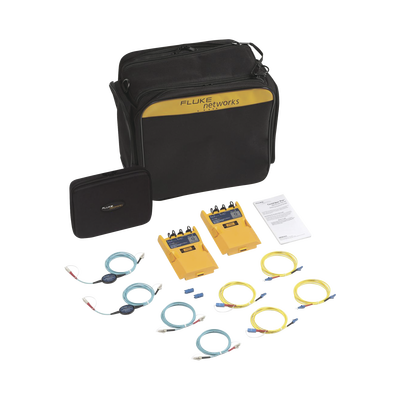

El Kit incluye:

2 módulos OLTS Quad CertiFiber Pro
Kit de Jumpers de comprobación SC/LC multimodo que cumplen con flujo restringido de 50 µm
Kit de Jumpers de comprobación SC/LC monomodo
Maletín de transporte de Jumpers de comprobación
2 adaptadores Simplex LC/LC
Maletín de transporte grande,
Declaración de calibración y guía de inicio

Especificaciones de pérdida/longitud
Especificaciones	Módulos multimodo de CertiFiber Pro	Módulos monomodo de CertiFiber Pro
Velocidades de pruebas (excluidos los tiempos de referencia)	Modo de unidad remota: < 3 segundos (2 longitudes de onda, una dirección, detección automática de longitud de onda) Modo de fuente del extremo lejano: ≤ 2 segundos (2 longitudes de onda, una dirección, detección automática de longitud de onda) Modo de bucle de retorno: ≤ 2 segundos (2 longitudes de onda, una dirección, detección automática de longitud de onda)
Conectores de entrada/salida	Adaptador de conector intercambiable (LC de serie, SC, ST y FC opcionales)
Condición de lanzamiento^1,2	Flujo restringido (Encircled Flux) que cumple con TIA-526-14-B, ISO/IEC 14763-3 e IEC 61280-4-1
Tipos de fibra comprobados	50/125 µm o 62,5/125 µm	Monomodo
Tipo de fuente y longitudes de onda	Fuente LED 850 nm ± 30 nm, 1300 nm ± 20 nm	Diodo láser Fabry-Perot 1310 nm ± 20 nm, 1550 nm ± 30 nm
Medición de longitud máxima	12 km	130 km
Precisión de la medición de longitud	±1,5 m más ±1 % de longitud
Potencia de salida (nominal)	≥ -24 dBm con EF-TRC	≥ -4 dBm
Estabilidad de potencia de salida³	±0,05 dB en 8 horas, ±0,03 dB en 15 minutos	±0,1 dB en 8 horas, ±0,08 dB en 15 minutos
1. En la salida de EF-TRC. 2. Se pueden producir variaciones entre el equipo de medición de EF, pero se puede esperar el cumplimiento de EF con un factor de confianza del 95 %. 3. Relativa al nivel de potencia tras calentamiento de 15 minutos, a temperatura constante.

Especificaciones de pérdida/longitud (continuación)
Longitudes de onda de fuente	850 nm, 1300 nm, 1310 nm, 1550 nm
Rango de mediciones de potencia	De 0 dBm a -65 dBm (850 nm), de0 dBm a -70 dBm (todas las demás longitudes de onda)
Incertidumbre de medición de potencia^{1, 2}	< +/-5 %, +/- 32 pW
Linealidad de mediciones³	< ±0,1 dB
Período de recalibración	1 año
1. +/-100 pW a 850 nm 2. En las siguientes condiciones: nivel de potencia 100 μW (-10 dBm), onda continua (CW por sus siglas en inglés) para potencia absoluta a 850 nm y 1310 nm. Haz divergente, ND = 0,20 para 50/125 μm y ND = 0,14 para 9/125 μm. Temperatura ambiente: 23° ± 1 °C. Conector SC/UPC con contera de cerámica. Tras un calentamiento de 5 minutos. Conforme al NIST. 3. -3 dBm a -55 dBm a 850 nm y 1310 nm. Temperatura ambiente 23° ± 1° C después de un calentamiento de 5 minutos.

Ficha tecnica

Modelo

N4-CFP-Q-ADD-197479

Stock

Referencia

CFP-Q-ADD

Actualizado

2026-03-02 17:13:49
