Resumen

Para Paneles KIDDE

• VS1, VS4
• VM-1R

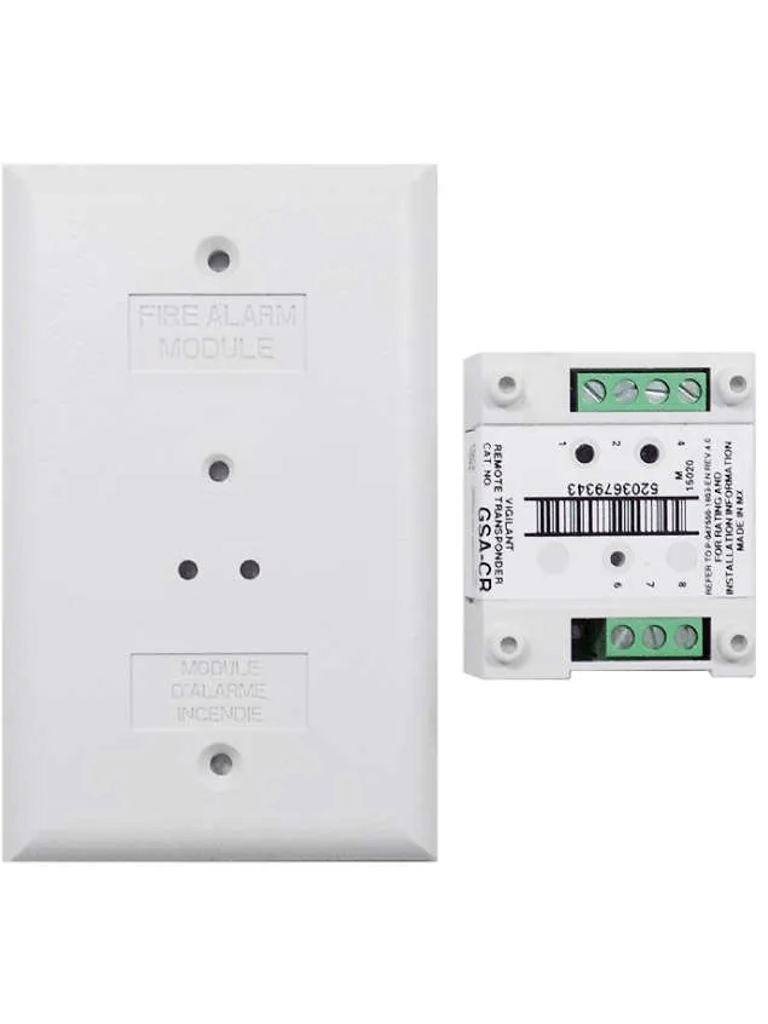

GSA-CR Control Relay Module (Standard Mount)

El módulo de relé de control y el módulo de relé de inversión de polaridad son parte del sistema Signature Series. Son dispositivos analógicos direccionables inteligentes disponibles en versiones enchufables (UIO) o versiones estándar de montaje de 1 unidad.

El GSA-CR / MCR El módulo de relé de control proporciona un contacto de relé seco de forma C para controlar aparatos externos como cierrapuertas, ventiladores, compuertas, etc. Este dispositivo no proporciona supervisión del estado del contacto de relé. En cambio, el microprocesador integrado garantiza que el relé esté en el estado correcto de ENCENDIDO/APAGADO. Tras una orden del controlador de bucle, el relé GSA-CR/MCR activa el contacto normalmente abierto o normalmente cerrado.

El GSA-CRR / MCRR El módulo de relé de inversión de polaridad proporciona un contacto de relé seco de forma C para alimentar y activar una serie de bases de sirena audible GSA-AB4G. Al recibir una orden del controlador de bucle Signature, el GSA-CRR invierte la polaridad de su salida de 24 V CC, activando asi todas las bases sonoras en el bucle de datos.

Versiones de montaje estándar (GSA-CR y GSA-CRR) se instalan en cajas eléctricas estándar de 1 unidad de América del Norte, lo que las hace ideales para ubicaciones donde solo se requiere un módulo. Se realizan conexiones de bucle de datos y E/S independientes para cada módulo.

Versiones UIO enchufables (GSA-MCR y GSA-MCRR) son parte de la familia UIO de módulos enchufables Signature Series. Funcionan de manera idéntica a las versiones de montaje estándar, pero aprovechan la flexibilidad modular y la fácil instalación que caracteriza a todos los módulos UIO. Hay disponibles placas base UIO de dos y seis módulos. Todas las conexiones de cableado se realizan a bloques de terminales en la placa base. Los conjuntos UIO se pueden montar en gabinetes Edwards.

Caracteristicas

Proporciona un contacto NA/NC (GSA-CR/MCR)

Permite la operación en grupo de bases de sirena

Montaje enchufable (UIO) o estándar de 1 unidad

Mapeo automático de dispositivos

Direccionamiento electrónico

Dispositivo inteligente con microprocesador.

Detección de falla a tierra por dirección

Instalación

GSA-CR y GSA-CRR: los módulos se montan en cajas norteamericanas de 2½ pulgadas (64 mm) de profundidad de 1 unidad y en cajas cuadradas de 1½ pulgadas (38 mm) de profundidad de 4 pulgadas con cubiertas de 1 unidad y placas de montaje GSA-MP. Los terminales son adecuados para cables de tamano #12 a #18 AWG (2,5 mm2 a 0,75 mm2).

1. Caja eléctrica compatible
2. Módulo
3. Placa de pared, blanca (de una sola unidad)
4. Tornillo para metales #6-32 × 5/8
5. Tornillo autorroscante #4 × 1/2

Cableado

Los módulos aceptarán tamanos de cables #18 AWG (0,75 mm2), #16 (1,0 mm2), #14 AWG (1,50 mm2) y #12 AWG (2,5 mm2).

Nota: Se prefieren los tamanos #16 AWG (1,0 mm2) y #18 AWG (0,75 mm2) para facilitar la instalación. Consulte la hoja del catálogo del Signature Loop Controller para obtener especificaciones detalladas de los requisitos de cableado.

Especificaciones

Descripción: Relé de control

Código de tipo: Código de personalidad 8 (configurado de fábrica)

Requisitos de dirección: Utiliza 1 dirección de módulo

Corriente de funcionamiento:

• En espera = 100 µA
• Activado = 100 µA

Tensión de funcionamiento: 15,2 a 19,95 VCC (19 VCC nominal)

Tipo de relé y clasificación: Forma C 24 VCC = 2 amperios (servicio piloto) 120 VCA = 0,5 amperios 220 VCA (no UL) = 0,5 amperios

Montaje: Cajas norteamericanas de 2½ pulgadas (64 mm) de profundidad de 1 unidad y cajas cuadradas de 1½ pulgadas (38 mm) de profundidad de 4 pulgadas con cubiertas de 1 unidad y placas de montaje GSA-MP

Construcción y acabado: Polimero de ingenieria de alto impacto

Entorno operativo y de almacenamiento:

• Temperatura de funcionamiento: 32°F a 120°F (0°C a 49°C)
• Temperatura de almacenamiento: -4°F a 140°F (-20°C a 60°C)
• Humedad: 0 a 93% HR

Operación de LED:

• LED verde integrado: parpadea cuando se realiza una encuesta
• LED rojo integrado: parpadea cuando está en alarma/activo

Compatibilidad: Usar con: Controlador de bucle de Signature

Listados de agencias: UL, ULC, CSFM, MEA

GSA-CR Control Relay Module (Standard Mount)

Para Paneles KIDDE

• VS1, VS4
• VM-1R

Incluye

1 Módulo GSA-CR Control Relay Module (Standard Mount)

1 Placa con orificios para leds
