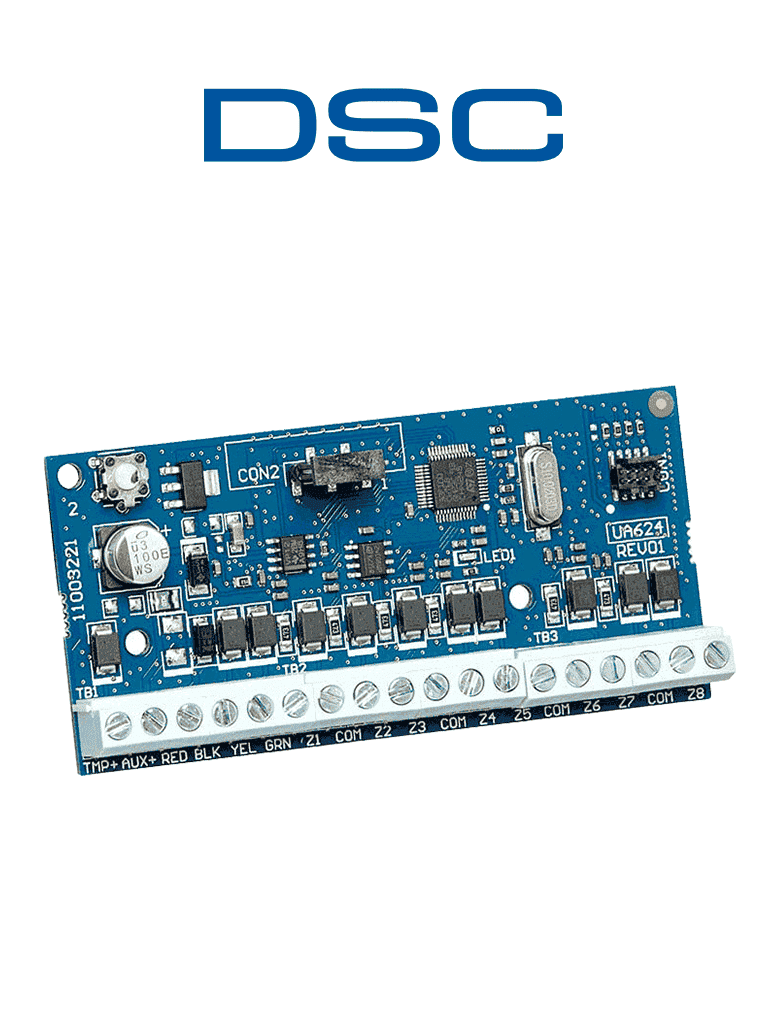

Información general

Caracteristicas

El HSM2108 se debe instalar en el mismo gabinete metálico en que se encuentra el controlador de alarmas/suministro eléctrico o en un gabinete separado. Antes de instalar el módulo HSM2108 en el gabinete, desconecte las lineas de alimentación eléctrica y telefónica.

Tanto el cableado interno como el externo se deben orientar, apoyar, ajustar, sujetar de forma tal que se reduzca el riesgo de que: (a) el cable y las conexiones de los terminales queden demasiado tensos, (b) las conexiones de los terminales se aflojen y (c) el aislamiento del conductor se dane.

• Soporta bucles de zona sin fin de linea, con fin de linea simple y con fin de linea doble. (resistencias de 5,600 Ohm)
• Conecte hasta 15 módulos por sistema.
• Entrada de contacto antisabotaje.
• Se conecta al panel de control mediante Corbus (comunicación por medio de bus) de 4 hilos.

Especificaciones técnicas

• Dimensiones: 45 mm x 92 mm
• Consumo de corriente del panel: 130 mA (máx.)
• Tensión: 12 VCD nominal
• Entorno de operación: -10 °C a 55 °C
• Humedad relativa: 5 a 93 %

Opciones de Gabinete

Puede instalar el HSM2108 en los gabinetes metálicos que se enumeran a continuación

Modelo PC5003C (puerta extraible) de acero calibre 22, pintado.

• Dimensiones: 248 mm (largo) x 298 mm (ancho) x 76 mm (alto).
• Peso: 1500 g

Modelo PC5003C (puerta con bisagra) de acero de 1.2 mm de grosor, pintado.

• Dimensiones: 248 mm (largo) x 298 mm (ancho) x 76 mm (alto).
• Peso: 2500 g

Modelo Power UC1 de acero calibre 18, pintado.

• Dimensiones: 315 mm (largo) x 319 mm (ancho) x 100 mm (alto).
• Peso: 3150 g

Modelo PC4003C de acero calibre 18, pintado.

• Dimensiones: 230 mm (largo) x 180 mm (ancho) x 75 mm (prof.),
• Peso: 1050 g

No incluye gabinete*
