Especificaciones técnicas

• Consumo de corriente de la placa: 25 mA (estado activado / desactivado) / 150 mA (alarma)
• Dimensiones del módulo: 191mm x 97mm
• indices de salida AUX: 10.8VDC-12.5VDC -15%-+10%
• Rizado en voltaje de salida: 600mVp-p Max.
• No se requieren dispositivos de protección contra sobretensiones en las salidas
• Almacenamiento: Bateria recargable de 12VDC (Reemplace bateria cada 3 ó 5 anos).
• Capacidad de la bateria: 4 Ah, 7Ah (2 x7Ah) o 17Ah máximo
• Alarma de bajo voltaje: 11.6VDC, y se restaura la alarma al llegar a 12.5VDC.
• Bajo voltaje en Corbus (Terminal roja): 6VDC
• Protección de descarga profunda de la bateria: (corte a 9.2VDC)

Información general

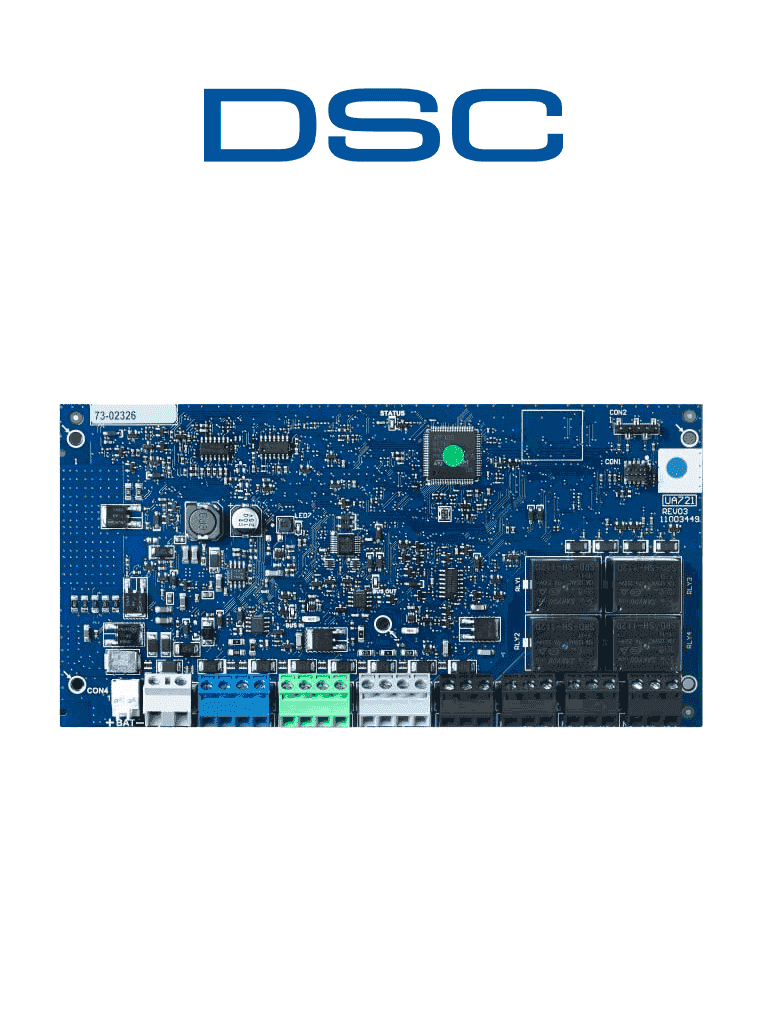

El modulo HSM3204CX es un repetidor y aislador de comunicación Corbus con cuatro salidas de relé altas actualmente compatibles con los paneles Power Series Pro 1.0. El módulo contiene una fuente de alimentación para recargar Corbus.
