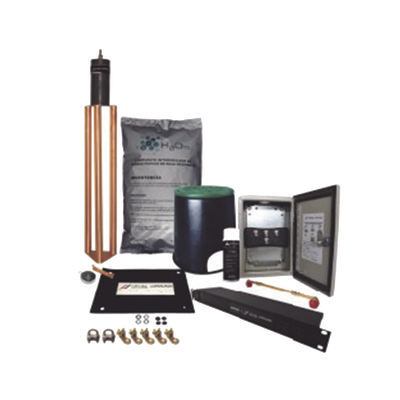

Kit de Tierra Física Recomendada para Cuartos de Telecomunicaciones (Data Center).
( SLY304 ) Cable Eléctrico de Cobre Recubierto THW-LS Calibre 10 AWG 19 Hilos Color negro (100 metros)
( VENTA POR METRO ) / Cable Fotovoltaico Rojo / 6mm² ( 10 AWG ) / Material COBRE / 2000 Vcc
( VENTA POR METRO ) Cable Fotovoltaico / Negro / Recubrimiento XLPE / 6 mm² / 10 AWG / Hasta 1,800 Vcc
( VENTA POR METRO ) / Cable Fotovoltaico Negro / 6 mm² ( 10 AWG ) / Material COBRE
Descripción
Los electrodos de puesta a tierra marca TOTAL GROUND deben ser instalados en conjunto con nuestro compuesto mejorador de tierra para asegurar una resistencia menor a 2 Ohm (en la mayoría de los casos) y una instalación libre de mantenimiento correctivo hasta por 20 años.
Los electrodos magnetoactivos incluyen una brújula y nivel para asegurar una integración profesional.
CARACTERÍSTICAS
Electrodo
Electrodo de puesta a tierra marca TOTAL GROUND modelo TG-45K. Elaborado de cobre electrolítico altamente conductivo, tratado especialmente para retardar los efectos de la corrosión.
Compuesto H2OHM
H2Ohm base orgánica, elaborado con material higroscópico coagulante de humedad que cuenta con certificado de pruebas de LAPEM y certificado de laboratorio acreditado ante EMA, con valores dentro de la norma CRETIB de no toxicidad ni daño al medio ambiente
Acoplador de Impedancia
Acoplador de impedancias marca TOTAL GROUND modelo TGC45 con capacidad de 900A; en gabinete NEMA 4 de 20 x 30 x 12 cm.
DESCRIPCIÓN:
- Unid​ad de Medida: Kit
- Descripción: Electrodo Magnetoactivo.
- Capacidad: 45 Amperes.
APLICACIONES RECOMENDADAS:
El electrodo TG-45K se utiliza para la puesta a tierra de:
- SITES de cómputo. (Consultar Guía de Selección).
- Transformadores. (Consultar Guía de Selección).
- Racks de telecomunicaciones.
- Sistemas satelitales.
- Sistemas de radio frecuencia.
- Sistemas de control industrial.
Incluye los siguientes componentes:
| Cantidad | Modelo | Descripción |
| 1 | TG45K | Electrodo. |
| 1 | TGC45 | Acoplador. |
| 1 | ANTIOX | Spray protector para conectores. |
| 1 | -- | Brújula y nivel. |
| 1 | H20HM | Saco de 11 Kg de mejorador de suelo. |
| 1 | S610 | Registro para electrodo. |
| 5 | TGCR11 | Conector de Bronce. |
| 2 | TGAB18 | Conector de Varilla. |
| 1 | TGBUERACK | Barra de unión de tierra física para montaje en rack 19'. |
| 1 | TGPAR | Tapete aislador. |
| 1 | SUPRACK | Tomacorriente con supresor de picos tipo A, montaje en rack 19' de 10 contactos. |
Accesorios complementarios (No inlcuido):
| Cantidad | Modelo | Descripción |
| 1 | SLY287GRN | Cable de cobre recubierto THW-SL Calibre 4 AWG. |
| 1 | TGBUE10 | Barra de unión y distribución de hilos. |
