General:

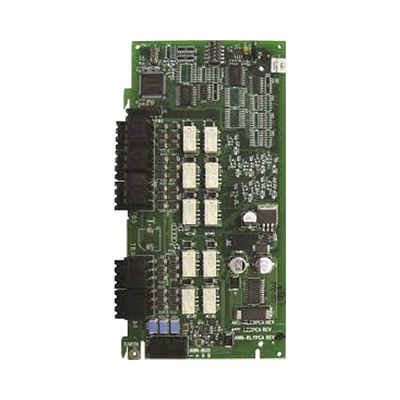

El módulo de relé N-ANN-RLY proporciona 10 relés Form-C programables cuando se utiliza con un FACP (Panel de Control de Alarma de Incendios) compatible. El módulo N-ANN-RLY se puede montar dentro del chasis principal de la placa de circuito del FACP o en el área de la batería del recinto utilizando el soporte de montaje opcional N.º de parte: ANN-MBRLY. Consulte el documento de Instrucciones de Instalación n.º 53318 para obtener más información.

El N-ANN-RLY y el FACP se comunican a través de una interfaz serial de dos cables que utiliza el formato de comunicación ANN-Bus. Se utilizan dos cables adicionales para la alimentación de 24 voltios CC. Se puede usar un solo cable de cuatro conductores sin apantallar para la alimentación y la comunicación de datos.

Se pueden conectar hasta ocho dispositivos ANN-Bus al ANN-Bus de cada FACP.

Características:

• El N-ANN-RLY se conecta al terminal ANN-Bus en el FACP y requiere una programación mínima.
• Proporciona 10 relés Form-C programables.
• Los diez relés Form-C se pueden programar para diversas funciones: Alarma, Problema, Supervisorio, Pérdida de CA, Retardo de Flujo de Agua, Zonas de Entrada y Alarma Silenciable.
• Compatible con NFW-100X, NFW-50X, NFW2-100(C), NFW-50(C), RP-2001(C), RP-2002(C), SFP-10UD(C) y SFP-5UD(C).
• Puede ser alimentado por 24 VCC desde el FACP principal o por una fuente de alimentación remota (requiere 24 VCC).
• Se pueden conectar hasta ocho dispositivos ANN-Bus al ANN-Bus de cada FACP.
• Listado según la Norma UL 864, 9ª Edición.

Especificaciones:

• Voltaje Máximo de ANN-BUS: 24 VCC.
• Corriente Máxima:
  • Alarma: 75 mA.
  • Reposo: 15 mA.
• Temperatura Ambiente: 32 °F a 120 °F (0 °C a 49 °C).
• Humedad Relativa: 93% ± 2% RH (sin condensación) a 32 °C ± 2 °C (90 °F ± 3 °F).
• Para uso en interiores en un lugar seco.
• Las conexiones al FACP tienen limitación de potencia y están supervisadas.
• Clasificación de Contactos de Relé: 2 Amperios @ 30 VCC (Resistivo) 0.5 Amperios @ 30 VCA (Resistivo).
