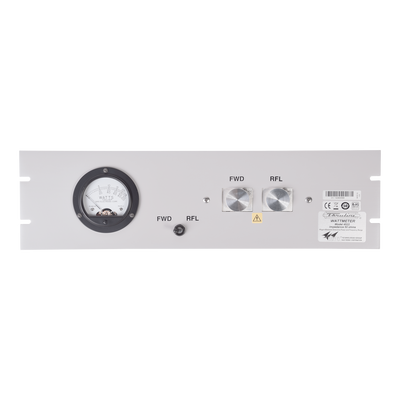

El Modelo BIRD4522 tipo 43 es un Wattmetro de RF tipo inserción con montaje en panel para rack estandard de 19 pulgadas (3 UR), diseñado para medir la potencia de RF y el acoplamiento de carga en líneas de transmisión coaxial a impedancia de 50 ohm.
Diseñado para ser utilizado con CW, AM, FM y modulación de televisión, pero no con modulación por impulsos.
En aplicaciones de 50 ohm, tiene un VSWR máximo de 1.05 en frecuencias de hasta 1000 MHz. El medidor provee lecturas directas en Watts con escala extendida para facilitar la lectura y está graduada en 25, 50 y 100 en escala completa.
Los elementos están disponibles en una variedad de rangos de potencia y frecuencia.
- Potencia: 100 mW a 10 kW usando elementos de ensamble Bird.
- Frecuencia: 450 kHz a 2.7 GHz (dependiendo del elemento usado).
- Exactitud: ± 5% a escala completa.
- Requiere elementos de ensamble.
