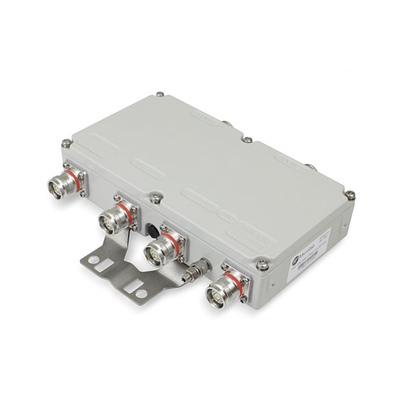

DUAL DIPLEXOR PCS/AWS+WCS 100W -161DBC 4.3-10 IP67 .
Descripción
Microlab BK-745 es un Diplexor dual que permite combinar y separar las señales en la banda PCS 1850 – 1990 MHz con las bandas AWS-WCS 1695 – 1780 MHz y 2110 – 2360 MHz. Para minimizar la interreacción de bandas, las entradas están bien aisladas y tienen una pérdida de inserción mínima en sus respectivas bandas de frecuencia.
El Diplexer ha sido diseñado utilizando técnicas patentadas pasivas que minimizan el costo y el tamaño. Al mismo tiempo, garantiza una pérdida mínima y una fiabilidad muy alta con potencias de entrada de hasta 100 W por entrada.
La configuración de montaje de unidad doble para aplicaciones Quad Diplexer está disponible como modelo Microlab BK-745EW.
Características
- Diplexor doble compacto
- Integra PCS con AWS/WCS
- Aislamiento de entrada de 40 dB
- PIM bajo garantizado
- Hasta 100 W de potencia
- Pérdida mínima de inserción de RF
- Robusto, Alta Confiabilidad
- RoHS
- Incluye soporte de montaje.
Especificaciones
| Frecuencia: | Puerto 1/4 – COM1/2: 1695-1780 y 2110-2360 MHz |
| Puerto 2/3 – COM1/2: 1850 – 1990 MHz | |
| Poder: | 100 W, promedio/entrada |
| Pérdida de retorno: | 20 dB mín. |
| Aislamiento: | 40 dB min, en cada banda |
| PIM: | -161 dBc (-118 dBm) típico. |
| -155 dBc (-112 dBm) mín. | |
| (prueba con 2 tonos de +43 dBm) | |
| Conectores: | 4.3-10 f) |
| Protección de ingreso: | IP67 |
| Peso: | 4,7 libras (2,1 kg) |
