Cada uno de los tramos es fabricado por máquinaría de control numérico.
Incluye tornillería para su instalación.
Recomendado para Zonas Humedas o en ambientes con corrosión moderada.
Acorde a la norma de galvanizado por inmersión en caliente NMX-H-004-SCFI-2008, ASTM A-123 y ISO-1461.
Características Físicas:
Carga Máxima: 1000 Kg.
Altura Máxima: 120 m. (40 tramos)
Resistencia al Viento: 200 Km/hr.
Material: Tubo industrial 2" (Ced. 30).
Semiflecha (Zig-zag): Redondo 9/16".
Ancho de cara: 90 cm.
Peso: 84 Kg.
Dimensiones: 3 m de Longitud
Material de estructura: Acero (A-36).
Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008)
Aplicación:
Sistemas Punto - Punto.
Sistema Punto - Multipunto.
Amplificación de señal celular.
Sistemas pararrayos.
Radios bases de repetición.
Puntos de monitoreo.
Iluminación.
Señalización auditiva de emergencia.
Y más.

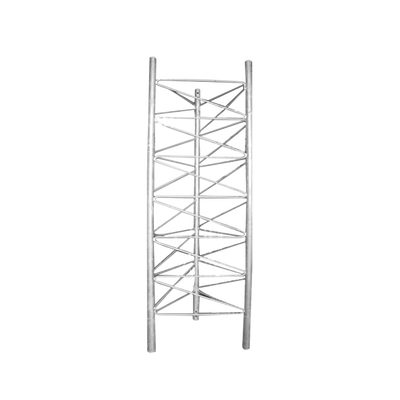

El tramo de desplante es un tramo que se debe colocar como primer tramo en el armado de una torre arriostrada con tramos de 90 cm. Este componente no incluye niple ni cople y permite una correcta instalación.
Notas técnicas destacadas:
Asegúrese de que la instalación sea realizada por un profesional capacitado.
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
El peso declarado es de los equipos sin accesorios y sin embalaje.
El galvanizado por inmersión en caliente es recomendado para zonas húmedas, ambientes salitrosos y/o corrosivos, parques industriales con liberación de gases (VER MAPA DE ÁREAS).
La torre debe ser pintada de acuerdo a (al menos) la especificación CFE D8500-02 (7 Franjas simétricas de colores naranja y blanco intercaladas, empezando y terminando en color naranja.
Debe incluir alumbrado nocturno, al menos dos luminarias una a la mitad y otra en la parte superior.
Se debe consultar la reglamentación local según municipio para asegurar una correcta y legal instalación de torre.
