General

El transformador es un dispositivo que convierte la energia eléctrica alterna de un cierto nivel de tensión, en energia alterna de otro nivel de tensión, basándose en el fenómeno de la inducción electromagnética. Está constituido por dos o más bobinas de material conductor, devanadas sobre un núcleo cerrado de material ferromagnético, pero aisladas entre si eléctricamente. La única conexión entre las bobinas la constituye el flujo magnético común que se establece en el núcleo. El núcleo, generalmente, es fabricado bien sea de hierro o de láminas apiladas de acero eléctrico, aleación apropiada para optimizar el flujo magnético. Las bobinas o devanados se denominan primario y secundario según correspondan a la entrada o salida del sistema en cuestión, respectivamente. También existen transformadores con más devanados; en este caso, puede existir un devanado "terciario", de menor tensión que el secundario.

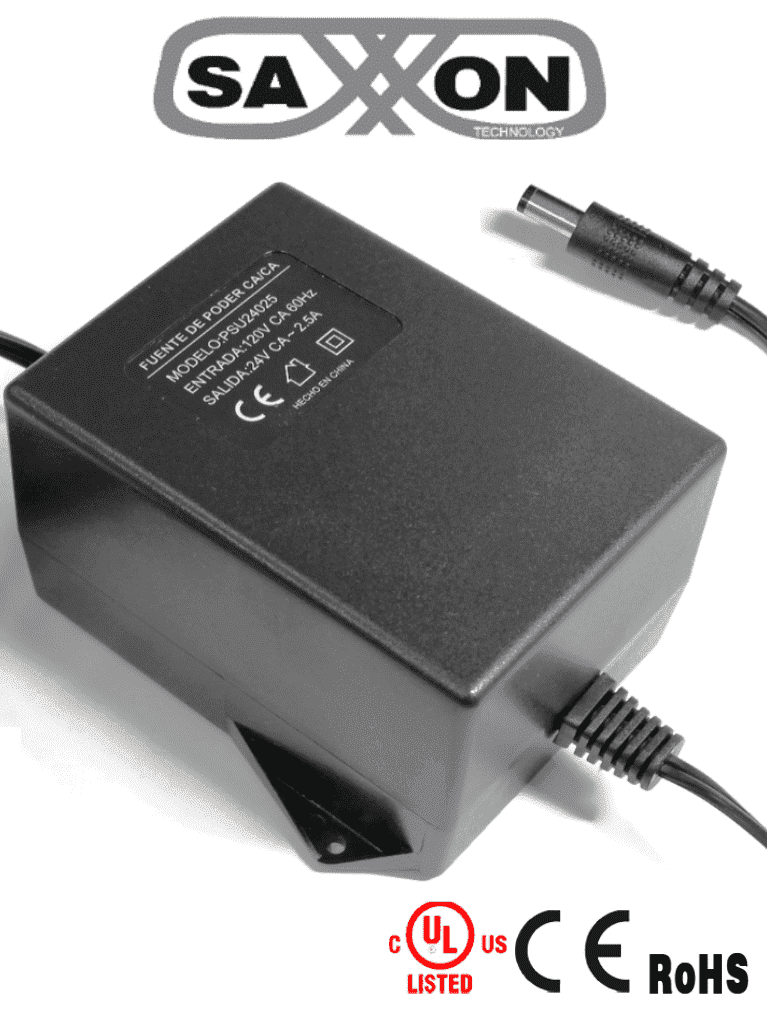

Este transformador de corriente nos ofrece una amplia gama de soluciones gracias a sus 24V CA a 2.5 Amperes y cable de 1.2 metros, protege de sobretensiones, sobrecargas tanto de entrada como en un salida y su función de bajo reinicio automático.

Especificaciones técnicas

• Voltaje de operación -------- 120VAC
• Voltaje de salida -------- 24VAC
• Corriente de salida -------- 2.5Amp
• Potencia de salida -------- 60W
• Eficiencia -------- > 65%
• Temperatura de trabajo -------- -0°C ~ 40°C Temperatura de almacenamiento -25°C ~ 75 °C
• Humedad --------  85%
• Voltaje de entrada nominal -------- 120VAC
• Rango de voltaje de entrada 120VAC
• Corriente de entrada --------- <1.6A
• Rango de frecuencia de entrada ------ 60Hz
• Tensión sin carga ------- 24VAC +- 10%
• Voltaje con carga completa ------- 24VAC +- 10%
• Rango de corriente ------- 0.1 - 2.5 A
• Protección contra sobrecorriente --- Si
• Protección contra cortocircuitos ----- Si

Dimensiones.

Largo = 100mm

Ancho = 75mm

Altura = 50mm
