INFORMACION GENERAL

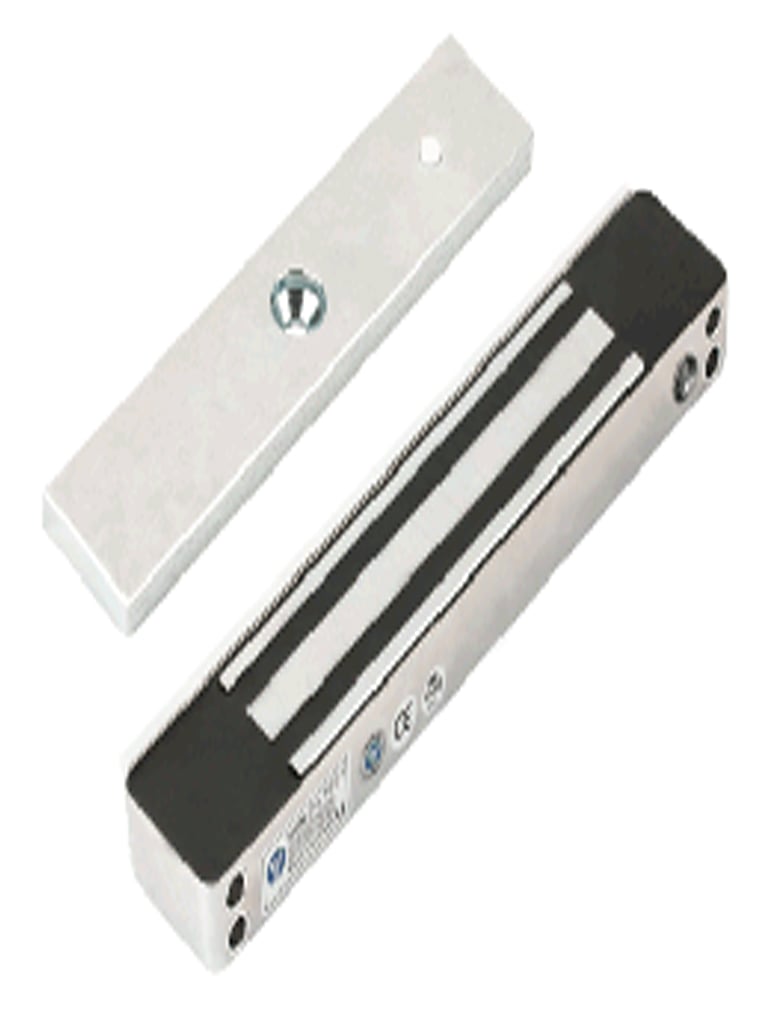

La cerradura magnética de una sola puerta YM-180W-S con montaje puerta de vidrio, puerta de madera, puerta de pequeño tamaño, fácil de instalar.  El magnetismo especial anti-residual diseñado hace que la automatización de control de acceso sea más segura y la cerradura eléctrica sea más duradera.

APLICACIONES

Como la cerradura magnética tiene una estructura mecánica simple, se puede instalar incluso en las puertas de uso de salida de emergencia y se aplica extensamente a las puertas de paso en lugares como los estadios, salas de eventos, teatros, aeropuerto, aduana, metro, fábrica, escuela, hotel, zona residencial, gobierno, telecomunicaciones, entidad financiera, etc.

La Cerradura Electromagnética se utiliza como medio de apertura en lugares donde la entrada debe ser limitada con algún control de acceso. El ejemplo más claro es una empresa, donde la recepcionista, ante el sonido del timbre, contesta; y si la persona que se encuentra en la entrada puede recibir autorización para ingresar, entra en juego este dispositivo para la apertura de la puerta

VENTAJAS

• Fuerza de sujeción 180 kg, 350 libras.
• Dual Voltage 12 o 24 VDC (opcional).
• El voltaje estándar es de 12VDC cuando finaliza.
• MOV proporciona protección de corriente inversa.
• Anti-Residual Magnetism Designed.
• Material de alta resistencia, carcasa de aluminio anodizado.
• Diseño sin falla mecánica.
• Aumente la fuerza de sujeción, la vivienda aislante dual.
• Certificado CE por la Unión Europea, Certificado de MA por la Oficina de Seguridad Pública de China.

PRINCIPALES CARACTERISTICAS

• Tamaño: 175Lx38Ax26P (mm).
• Fuerza de sujeción: 180 kg (350 lbs).
• Voltaje de entrada: 12 o 24VDC.
• Corriente: 12V / 400mA o 24V / 200mA.
• Salida de señal: Bloquear señal NO / COM.
• Adecuado para: puerta de madera, puerta de vidrio, puerta de metal, puerta incombustible.
• Temperatura superficial: + 20 .
• Temperatura de funcionamiento: -10 ~ + 55 (14-131F).
• Humedad: 0 ~ 90% (sin condensación).
• Cubierta final: Aluminio anodizado.
• Acabado de: Zinc.
• Nivel de agua: IP-68.
• Peso: 1.2kg.

VISTA DE INSTALACIÓN

En la imagen podemos observar como se encuentra instalada la contrachapa magnética.

DIMENSIONES

Las unidades de medida vienen aplicadas en milímetros.

DIAGRAMA DE CONEXIÓN

En el diagrama observamos una una solución que podemos desarrollar para el uso de los equipos de la marca YLI.
