Información General

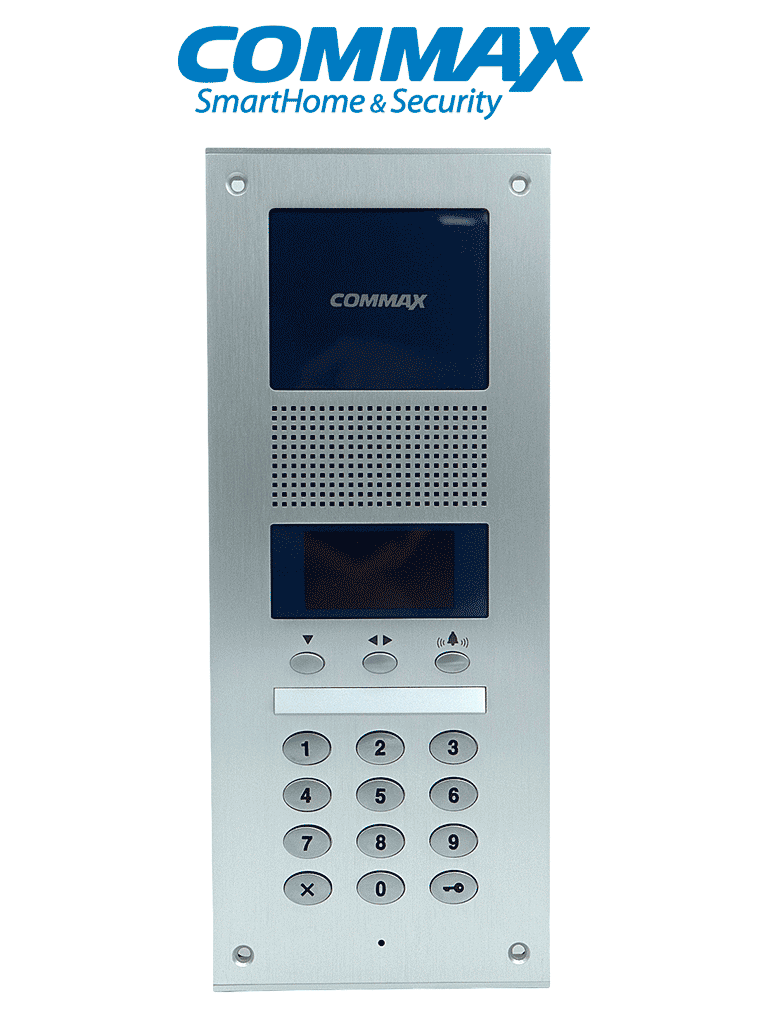

El COMMAX DR2AG es un panel de audio altamente eficiente y versátil, disenado para sistemas de intercomunicación en edificios departamentales, fraccionamientos, cotos y otras instalaciones. Optimizado por Commax Audio Gate, es ideal para complejos multi-departamento, ofreciendo una instalación sencilla y costo-efectiva. Este dispositivo soporta desde 4 hasta 1000 auriculares y utiliza una conexión de 2 hilos a los auriculares para simplificar el cableado. Proporciona métodos de autenticación avanzados, incluyendo búsqueda por nombre y contrasena, para una seguridad y conveniencia máximas. El DR2AG es un audioportero que se integra con distribuidores de piso, interfones y estaciones de guardia, permitiendo el control de acceso mediante comunicación directa y apertura de puerta en común. El panel soporta hasta 2 terminales de audio para guardia, distribuidores de 4 a 32 intercomunicadores. Con el COMMAX DR2AG, optimice la comunicación y el control de acceso en su edificio o fraccionamiento con una solución de última tecnologia.

Especificaciones Técnicas

• Fuente de Poder: DC 12V, 1A.
• Consumo de Energia: Máximo 500 mA, en espera 400 mA.
• Montaje: Empotrado.
• Dimensiones (mm): 130 x 315 x 10 (con marco de 38 mm de profundidad).
• Rango de llamada efectiva con estación guardia: hasta 100 metros de distancia de cableado. (CDS2AG)
• Rango de conexión con distribuidores de piso: hasta 200 metros de distancia de cableado. (CCU216AGF, CCU232AGF, CCU204AGF, CCU208AG)
• Tiempo máximo en llamada: 3 min.
• Cableado: Cable UTP calibre 22 AWG,
• Distribución de cableado: Distribuidor de piso (6 hilos), estación de guardia (4 hilos), interfonos (2 hilos no-polaridad).
• Pantalla: OLED, legible en diversas condiciones de iluminación.

Principales Caracteristicas

• Optimización Multi-Complejo: Ideal para edificios, fraccionamientos y cotos.
• Capacidad de Auriculares: Soporta de 4 a 1000 auriculares con conexión de 2 hilos.
• Control de Acceso: Salidas NO y NC para apertura de puerta con tarjetas Mifare o desde el monitor.
• Métodos de Autenticación: Incluye búsqueda por nombre y contrasena.
• Función de Audioportero: Comunicación directa y control de acceso con apertura de puerta en común.
• Soporte para Estaciones de Guardia: Integración con hasta dos estaciones de guardia.
• Distribuidores de Intercomunicadores: Compatible con distribuidores de 4 a 32 intercomunicadores.

Contenido TVC

Diagramas

• Audio Gate DR2AG: Conexión y/o Expansión entre distribuidores de piso CCU204AGF o CCU208AGF
• Audio Gate DR2AG: Conexión y/o Expansión entre distribuidores de piso CCU216AGF o CCU232AGF
• Audio Gate DR2AG: Integración con CDS2AG, CCU204AGF o CCU208AGF y AP2SAG
• Audio Gate DR2AG: Integración con CDS2AG, CCU216AGF o CCU232AGF y AP2SAG

Preguntas Frecuentes

¿Qué funciones de control de acceso ofrece el panel?

Permite la apertura de puerta en común y ofrece control de acceso desde auriculares y/o estación de guardia, lo que facilita la gestión de la seguridad en el edificio.

¿Cuántas estaciones de guardia se pueden conectar?

Se pueden conectar hasta dos estaciones de guardia.

¿Qué tipo de cableado se requiere para la instalación?

Se requiere un cable UTP calibre 22 AWG (100% cobre).

Incluye

• Soporte de pared
• Tornilleria de montaje
• Fuente de Poder (12V 2.0A)
• Adaptador de alimentación
• Arnés para control de puerta
• Arnés 6 hilos X2
• Arnés 4 hilos
• Arnés 3 hilos X2
• Arnés 2 hilos
