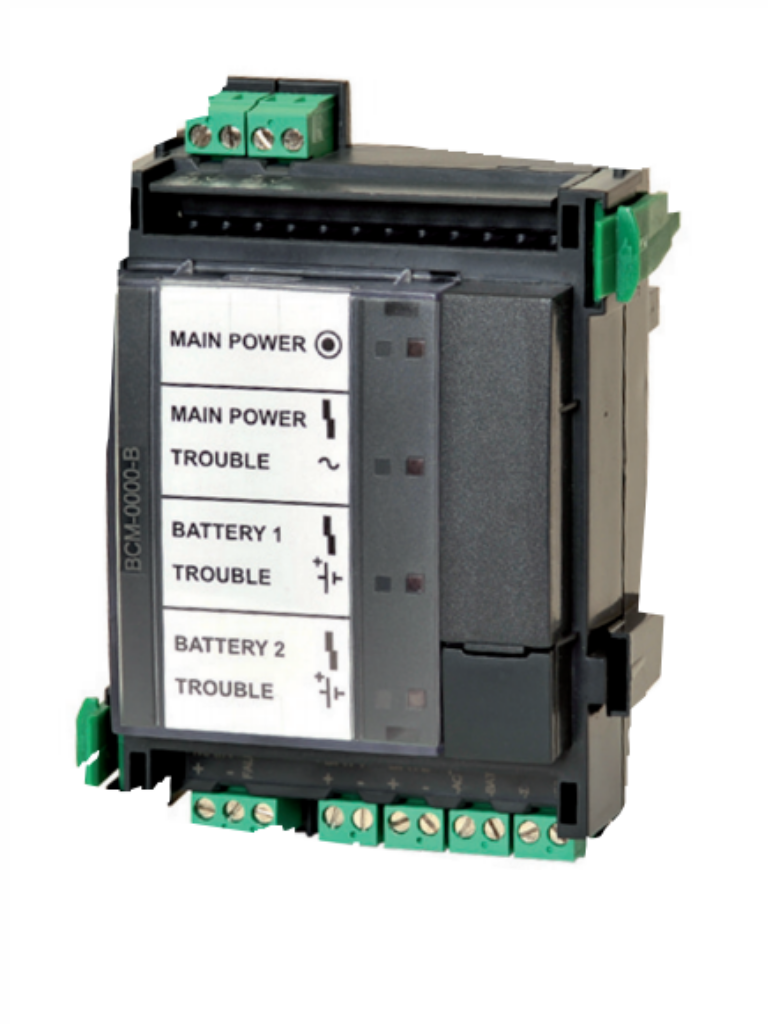

Módulo Controlador de Baterias BCM-0000-B

Resumen del sistema

de todo el panel de control. Controla la carga de hasta cuatro baterias (de 12 V/24 Ah a 12 V/26 Ah o de 12 V/36 Ah a 12 V/45 Ah). La carga se acciona según la temperatura y el tiempo.

La tecla tiene tres funciones, dependiendo del estado del módulo controlador de baterias:

• La prueba de LED del módulo se activa pulsando la tecla.
• La tecla inicia la carga de las baterias si la tensión de las mismas se encuentra entre 18 V y 21 V. Se requiere un suministro de alimentación de red.
• El restablecimiento de las salidas de 24 V. Si se produce un error, se desactivará la salida.

Planificación y Piezas incluidas

Planificación

• No utilice las salidas de 24 V con cableados en paralelo.
• En caso de sistemas FPA-5000 con el controlador de la central MPC xxxx A, debe utilizarse un módulo controlador de baterias BCM 0000 A.

Piezas incluidas

• 1 Módulo controlador de baterias BCM-0000-B .1

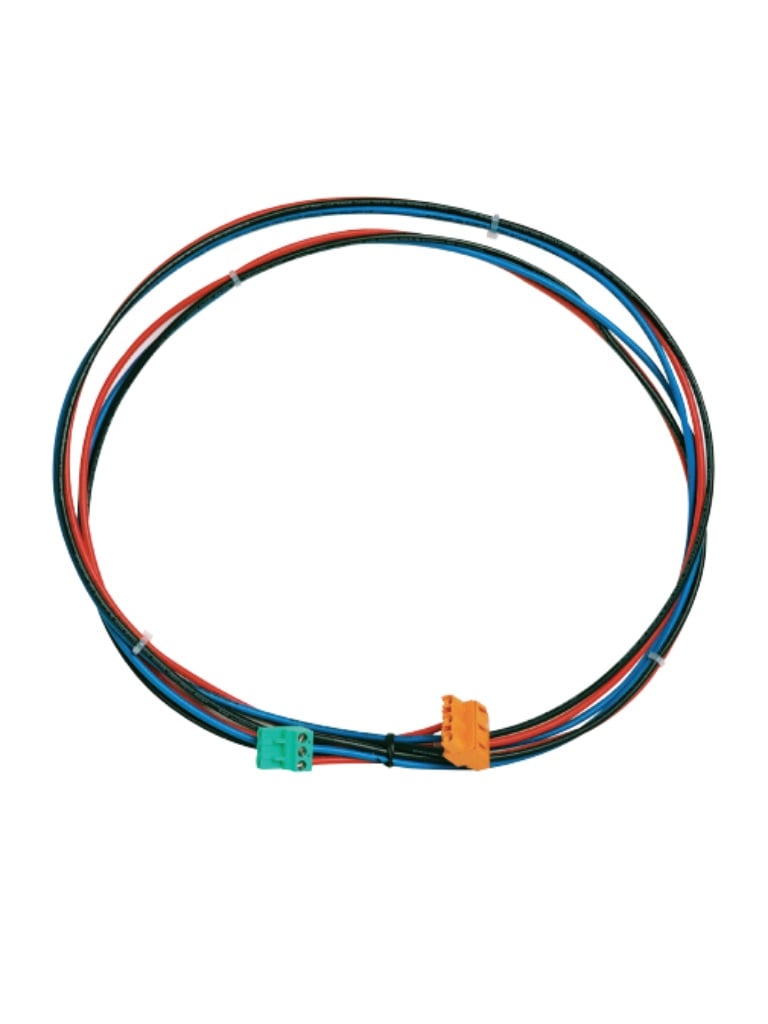

• Juego de cables con 2 cables de conexión: BCM/bateria (90 cm) y bateria/bateria (17 cm)
• Nota: Si las baterias están colocadas en una carcasa de fuente de alimentación, es necesario el juego de cables CBB 0000 A

Caracteristicas y Especificaciones

Nota: BCM-0000-B Módulo Controlador de Baterias

Este supervisa la fuente de alimentación de la central de incendios y la carga de las baterias.

Numero de pedido: BCM-0000-B

Principales caracteristicas

• Dos salidas de tensión de 2,8 A a 24 V cada una de ellas.
• Control y carga de baterias con control de temperatura, conforme a la norma EN 544:1997/ A2:2006.
• Sistema listo para funcionar, gracias a su tecnologia "plug-and-play" y a los bloques de terminales enchufables.

Especificaciones

Eléctricas

Tensión de entrada: De 20,4 V CC a 30 V CC.

Consumo de corriente

• En reposo 25 mA.
• Averia 40 mA.

Salidas de tensión

• 2 salidas conmutables +24 V (20,4 - 30 V) 2,8 A almacenadas por bateria (programable).

Corriente máxima del módulo Máx. 6 A

• A los carriles de la central (PRS 0002 A/ PRD 0004 A) Máx. 6 A.
• De las salidas Máx. 5,6 A (2 x 2,8 A, no en cableado paralelo).
• Resistencia máxima de la bateria (umbral de averia) 430 m.

Capacidad permitida de las baterias

• Con 2 baterias 24 26 Ah 36 45 Ah .
• Con 4 baterias 48 52 Ah 72 90 Ah.

Mecánicas

• Material de la carcasa: Plástico ABS, Polylac PA-766 (UL94 V0).
• Color de la carcasa Acabado satinado en antracita, RAL 7016.
• Dimensiones Aprox.: 127 x 96 x 60 mm (5 x 3,8 x 2,4 pulg.)

Elementos de funcionamiento/indicadores

• 1 LED verde Encendido.
• 3 LED amarillos Averia de alimentación/bateria 1/bateria 2.
• 1 tecla Las baterias se cargan a V < 21 V y las unidades centrales se inician con la corriente de las baterias.

Peso

• Sin embalaje Aprox. 195 g (6,9 onzas).
• Con embalaje Aprox. 340 g (12 onzas).

Ambientales

• Temperatura de funcionamiento permitida: De -5 °C a 50 °C (de 23 °F a 122 °F).
• Temperatura de almacenamiento permitida: De -20 °C a 85 °C (de -13 °F a 185 °F).
• Humedad relativa permitida: 95%, sin condensación.
• Clase de protección: según IEC 60529 IP 30.
