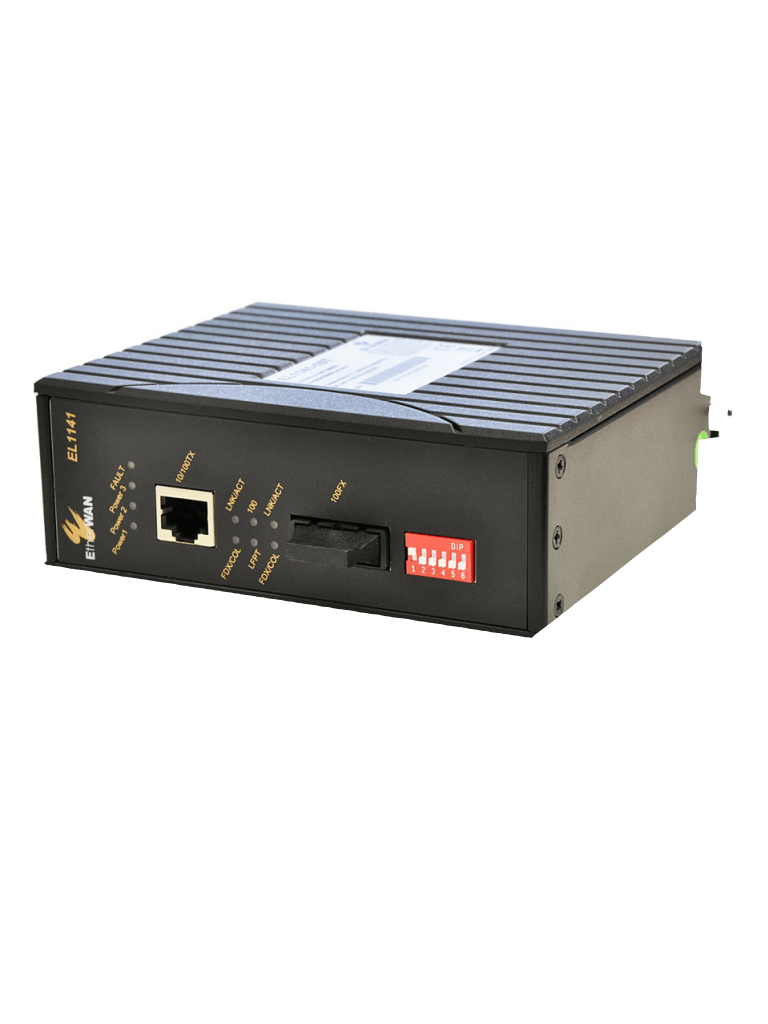

EL114110BBH - Conversor de Medios, Multimodo

Conversor de medio MM

Número de pedido EL1141-10B-BH

Conversor de medio

El conversor de Ethernet a fibra óptica se utiliza para la automatización del servicio eléctrico y para la compatibilidad con full y half dúplex a 10/100 Mbps, autonegociación y Auto-MDI/MDIX. El conversor cumple con el estándar de IEC61850-3, IEEE1613 y EN50121-4.

Caracteristicas

• Configuración del conmutador DIP para "Link-Fault- -Pass-Through", alarma inactiva, velocidad y modo dúplex
• 768.000 bits de memoria de búfer
• Velocidad máxima de envio con cable
• Alarmas para fallos de alimentación y del enlace del puerto mediante salida de relé
• Entradas de alimentación redundante con bloque de terminales y conector CC

Tamano de la red: longitud del cable

Tamano de la red: longitud del cable

Funciones básicas

Seguridad

UL508

EMI

FCC apartado 15, clase A

• EN61000-6-4
• EN55022
• EN61000-3-2
• EN61000-3-3

EMS

IEC61850-3 y IEEE1613: aplicaciones de subestaciones y de automatización eléctrica

EN50121-4: aplicaciones ferroviarias

EN61000-6-2

• EN61000-4-2 (estándares sobre descargas electrostáticas) Por contacto: + /- 8 KV, criterio B A través del aire: + /- 15 KV, criterio B
• EN61000-4-3 (estándares sobre interferencias de radiofrecuencia radiada) 35 V/m, 80 a 1000 MHz; 80% de modulación de la amplitud, criterio A
• EN61000-4-4 (estándares sobre ráfagas) Puertos de senal: + / - 4 KV; criterio A Puertos de alimentación CC: + / - 4 KV, criterio A
• EN61000-4-5 (estándares sobre ondas de choque) Puertos de senal: + / - 2 KV; linea a linea, criterio A Puertos de alimentación CC: + / - 2 KV; linea a linea, criterio A
• EN61000-4-6 (estándares de interferencias de radiofrecuencia inducida)Puertos de senal: 10 Vrms a 0,15~80 MHz, 80% de modulación de la amplitud, criterio A Puertos de alimentación CC: 10 Vrms a 0,15~80 MHz, 80% de modulación de la amplitud, criterio A
• EN61000-4-8 (estándares sobre campos magnéticos) 1000 A/m a 50, 60 Hz, criterio A

Cumplimiento con pruebas ambientales

• IEC60068-2-6 Fc (resistencia a vibraciones) 5g a 10~150 KHZ, amplitud de 0,35 mm (funcionamiento/almacenamiento/transporte)
• IEC60068-2-27 Ea (impactos) 25 g a 11 ms (prueba de impacto de semionda sinusoidal, funcionamiento) 50 g a 11 ms (prueba de impacto de semionda sinusoidal, almacenamiento/transporte)
• IEC60068-2-32 Ed (caida libre) 1 M (3,281 pies)

Especificaciones clave

Dimensiones (Alto x Ancho x Fondo) (mm): 50 x 110 x 135 mm

Humedad relativa de funcionamiento, sin condensación (%): 5 95 %

Material: Aluminio

Temperatura de almacenamiento (°C): -40 85 °C

Temperatura de funcionamiento (°C): -40 75 °C

Tensión de funcionamiento (VCC): 20 30 VDC

Tipo de Ethernet: 10/100BASE-TX; Full / half duplex

Tipo de montaje: Montaje en rack; Montaje en carril

Conversor de medio MM

Número de pedido EL1141-10B-BH
