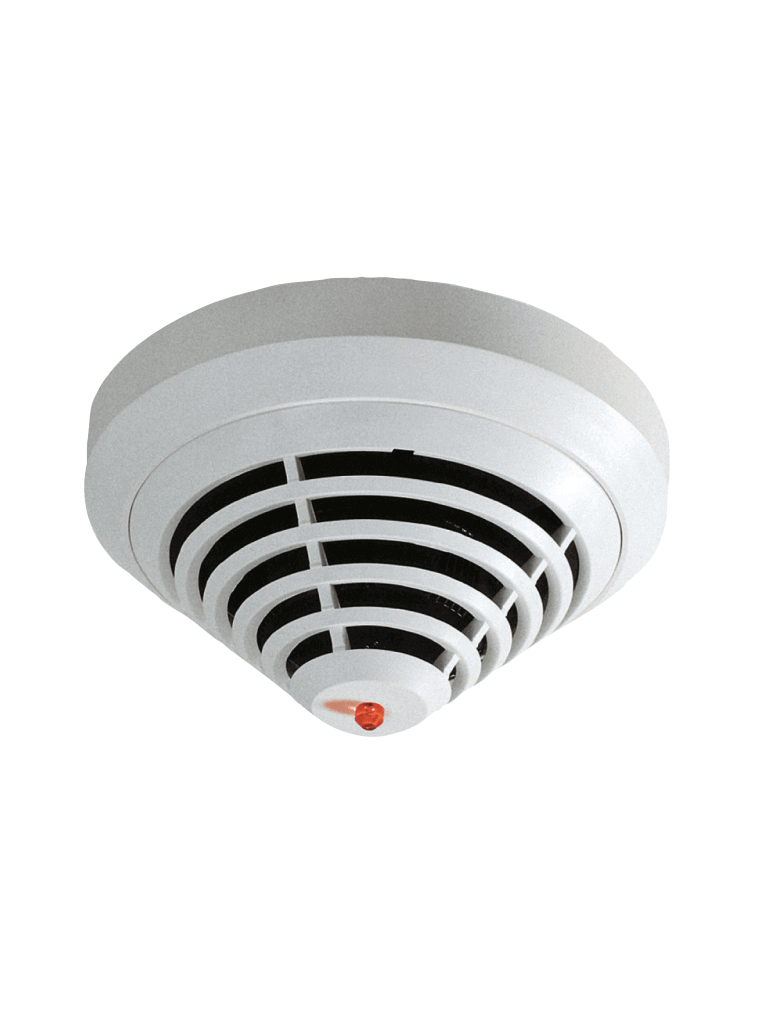

BOSCH F_FCPO320R470- Detector de humos, óptico

FCP-O320-R470 Detector de humos, óptico

FCP-O320-R470

Los detectores de incendios automáticos convencionales serie FCP320/FCH320 establecen nuevos estándares en la tecnologia de detección de incendios a través de una combinación de sensores ópticos, térmicos y quimicos (de gas) y un sistema electrónico de evaluación inteligente. Su caracteristica más excepcional es la capacidad de evitar falsas alarmas, asi como la velocidad y la precisión de detección.

El rango de tensión de funcionamiento mejorado de 8,5 V CC a 30 V CC y las dos variantes con resistencia de alarma de 820 Ω o 470 Ω permiten el uso del detector con casi todas las centrales de incendios convencionales.

Caracteristicas

•  Alta fiabilidad de detección gracias a los sistemas electrónicos de evaluación.
• Ajuste activo del umbral (compensación de la deriva) si el sensor óptico se ensucia.
• Es posible activar un indicador remoto externo de un detector
• Bloqueo de extracción mecánico (puede activarse/desactivarse)
• Laberinto que repele el polvo y tapa protectora

Descripción del Sistema

Modelos

Funciones

Cada detector multisensor FCP-OC320 o FCP-OT320 combina dos principios de detección. Todas las senales del sensor se analizan continuamente mediante el sistema electrónico de evaluación interno y la vinculación entre ellas.

Si una combinación de senales coincide con el campo de código programado del detector, se dispara automáticamente una alarma. Mediante la vinculación de los sensores, los detectores combinados pueden usarse también en lugares donde la actividad realizada produzca algo de humo, vapor o polvo.

Sensor óptico (sensor de humo)

El sensor óptico usa el método de dispersión de luz. Un LED transmite luz a la cámara de medición, donde es absorbida por la estructura laberintica. En caso de incendio, el humo penetra en la cámara de medición y las particulas de humo reflejan la luz del LED. La cantidad de luz que llega al fotodiodo se convierte en una senal eléctrica proporcional.

Sensor térmico (sensor de temperatura)

Se utiliza un termistor en una red de resistencias como sensor térmico; un convertidor analógico-digital mide la tensión dependiente de la temperatura a intervalos regulares. Cuando se supera la temperatura máxima de 54 °C (máximo térmico), o si la temperatura se eleva un valor determinado en un periodo de tiempo especificado, (diferencial térmico), el sensor de temperatura activa el estado de alarma.

Sensor quimico (sensor de gas CO)

La función principal del sensor de gas es detectar el monóxido de carbono (CO) generado como consecuencia de un incendio, pero también detecta hidrógeno (H) y monóxido de nitrógeno (NO). El valor de la senal del sensor es proporcional a la concentración de gas. El sensor de gas proporciona información adicional para evitar con eficacia los valores enganosos.

En función de la vida útil del sensor de gas, el detector OC 320 anula los sensores C tras cinco anos de funcionamiento. El detector continuará funcionando como un detector O. En tal caso, el detector se debe sustituir inmediatamente para seguir garantizando la mayor fiabilidad de detección del detector OC.

Caracteristicas especiales

Detalles

Certificaciones y aprobaciones

Los detectores cumplen con:

Notas de configuración/instalación

• Se pueden conectar hasta 32 detectores por linea primaria.
• Longitud máxima del cable: 1000 m, para JY(St) Y n x 2 x 0,6/0,8
• Se deben tener en cuenta los estándares y directrices especificos del pais durante la fase de diseno.
• El detector se puede pintar (parte superior y base) para que se adapte a los colores del entorno. Consulte la información contenida en Painting Instructions (número de documento F.01U.089.231).

Las notas de instalación/configuración cumplen con la norma VdS/VDE/DIBt

• El diseno de los detectores multisensor sigue las directrices para detectores ópticos, a no ser que esté disponible una directriz de diseno VdS especifica (consulte DIN VDE 0833 Parte 2 y VDS 2095).
• Los tipos OC y OT se han disenado usando las directrices para detectores ópticos si se utilizan como detectores ópticos o como detectores combinados; consulte DIN VDE 0833 Parte 2 y VDS 2095.
• Cuando se disenen barreras de incendios según DIBt, se debe usar el FCH-T320-FSA; su curva caracteristica se corresponde con la clase A1R.

Especificaciones clave

Color: Blanco

Dimensiones (Ø x H) (cm): 9.95 x 5.20 cm

Humedad relativa de funcionamiento, sin condensación (%): 0 95 %

Material: Plástico

Peso (g): 80 g

Principio de detección: Óptico

Temperatura de funcionamiento (°C): -20 65 °C

Tensión de funcionamiento (VCC): 8.5 30 VDC

Velocidad permisible del aire (m/s): 20 m/s
