BOSCH FPP5000TI13 Interfaz de comunicación

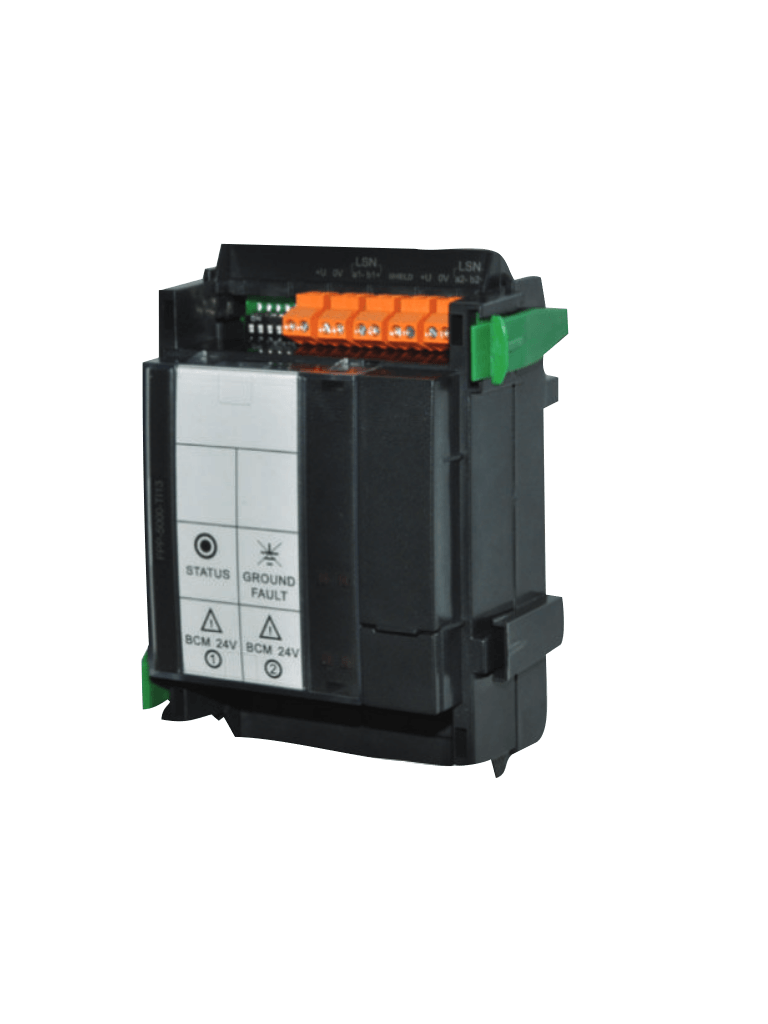

Interfaz de comunicación FPP-5000-TI13 LSN para FPP-5000

FPP-5000-TI13

El módulo es una extensión del kit de fuente de alimentación externa. Es la interfaz de comunicación entre el kit y la central.

Caracteristicas

• Amplia la funcionalidad de FPP-5000
• Monitorización de linea de todas las salidas de tensión conforme a EN 54-13
• Detección de averias con distinción, diagnóstico y transmisión a la central
• Salidas de tensión programables

Resumen del sistema

Resumen del sistema

Funciones básicas

La interfaz de comunicación LSN FPP-5000-TI13 es una extensión para el kit de fuente de alimentación externa FPP-5000 solamente. Es la interfaz entre FPP-5000 y la central, a la que transmite los fallos siguientes:

• Fallo de red
• Fallo de bateria
• Fallo de resistencia interna de la bateria
• Fallo del módulo controlador de baterias BCM-0000-B
• Salidas de 24 V en cortocircuito
• Averia de tierra

Además, con el software de programación FSP-5000--RPS, se pueden programar las salidas de conmutación y ajustar la configuración del control de linea según EN54-13.

El módulo se conecta junto al BCM-0000-B en el rail de central corto PRS-0002-C y recibe la alimentación del carril de la central mediante el bus de módulo (MOB).

La parte frontal del módulo dispone de 4 LED que indican el estado de funcionamiento y los fallos.

Certificados y homologaciones

Certificados y homologaciones

Piezas incluidas

Piezas incluidas

Planificación

Tenga en cuenta que para cumplir con EN 54-2, el máximo de FPP-5000-TI13 por lazo LSN es 10.

Especificaciones clave

Calificación IP: IP20

Color: Gris

Dimensiones (Alto x Ancho x Fondo) (mm): 96 x 127 x 60 mm

Material: Plástico

Peso (g): 154 g

Temperatura de almacenamiento (°C): -20 85 °C

Temperatura de funcionamiento (°C): -5 50 °C

Tensión de entrada (VCC): 15 33 VDC
